उत्पाद विवरण

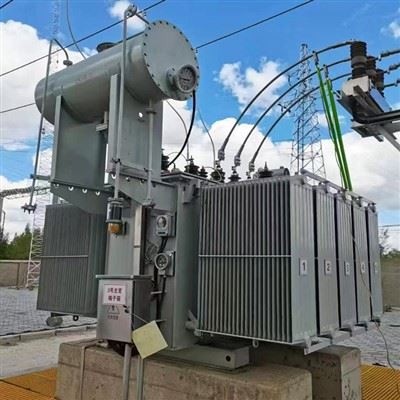

110kV पावर ट्रांसफॉर्मर उच्च {{3}वोल्टेज पावर ट्रांसमिशन और ट्रांसफॉर्मेशन के लिए एक बड़ी क्षमता, उच्च विश्वसनीयता वाला कोर उपकरण है। यह मुख्य रूप से 110kV उच्च वोल्टेज स्तर को 35kV/10kV/6.3kV मध्यम और निम्न वोल्टेज तक कम कर देता है, जिसका उपयोग पावर ग्रिड ट्रांसमिशन, क्षेत्रीय बिजली आपूर्ति और औद्योगिक बिजली वितरण के लिए किया जाता है। उत्पाद उच्च गुणवत्ता वाली सिलिकॉन स्टील शीट और सभी तांबे की घुमावदार डिजाइन को अपनाता है, और इसमें कम नुकसान, कम शोर, मजबूत शॉर्ट सर्किट प्रतिरोध और उच्च इन्सुलेशन जीवन की विशेषताएं हैं। यह बाहरी, उच्च ऊंचाई, उच्च ठंड, उच्च आर्द्रता और भारी प्रदूषण जैसे कठोर वातावरण में लंबे समय तक स्थिर रूप से काम कर सकता है। इसका व्यापक रूप से राष्ट्रीय ग्रिड निर्माण, पवन ऊर्जा फोटोवोल्टिक बिजली संयंत्र, पेट्रोकेमिकल उद्योग, धातु विज्ञान, खनन और बड़े पैमाने पर औद्योगिक बिजली आपूर्ति प्रणालियों में उपयोग किया जाता है।

उत्पाद लाभ

1. अत्यंत कम हानि, ऊर्जा की बचत और बिजली की बचत

लौह कोर और वाइंडिंग संरचना को अनुकूलित करें, कोई भी लोड और लोड हानि राष्ट्रीय मानकों से बेहतर नहीं है, और दीर्घकालिक संचालन बिजली की लागत को काफी कम कर देता है।

2. मजबूत शॉर्ट सर्किट प्रतिरोध

घुमावदार सुदृढीकरण संरचना पावर ग्रिड झटके और शॉर्ट सर्किट विफलताओं का सामना कर सकती है, और उपकरण क्षति के जोखिम को कम कर सकती है।

3. सुरक्षित और विस्फोटरोधी, विश्वसनीय संचालन

दबाव रिलीज वाल्व, गैस रिले, तेल तापमान/घुमावदार तापमान नियंत्रण उपकरण से सुसज्जित, यह बाहरी अप्राप्य सबस्टेशनों के लिए उपयुक्त है।

4. लंबी सेवा जीवन

उच्च गुणवत्ता वाला इंसुलेटिंग तेल + पूरी तरह से सीलबंद संरचना, बुढ़ापा रोधी, रिसाव रोधी और लंबा रखरखाव चक्र।

5. मजबूत पर्यावरणीय अनुकूलनशीलता

इसका उपयोग उच्च ऊंचाई, कम तापमान, उच्च आर्द्रता, भारी नमक स्प्रे और भारी प्रदूषण वाले क्षेत्रों में स्थिर प्रदर्शन और बिना किसी गिरावट के किया जा सकता है।

उद्योग अनुप्रयोग परिदृश्य

विद्युत पारेषण और पावर ग्रिड और सबस्टेशनों का परिवर्तन

वोल्टेज रूपांतरण को स्थिर करें, बिजली आपूर्ति की गुणवत्ता में सुधार करें और व्यापक क्षेत्रों में विश्वसनीय बिजली आपूर्ति का समर्थन करें।

सिटी ग्रिड बिजली आपूर्ति

इसकी एक कॉम्पैक्ट संरचना और कम शोर है, जो शहरी मुख्य क्षेत्रों में सबस्टेशनों के लिए उपयुक्त है, जिससे भूमि क्षेत्र और निर्माण लागत की बचत होती है।

पवन ऊर्जा/फोटोवोल्टिक नवीन ऊर्जा विद्युत स्टेशन

उच्च विश्वसनीयता, विरोधी कंपन, दूरदराज के क्षेत्रों के लिए उपयुक्त, और बड़े पैमाने पर ग्रिड से जुड़े नए ऊर्जा स्रोतों का समर्थन करता है।

पेट्रोकेमिकल, धातुकर्म, बड़े पैमाने के उद्योग

इसमें मजबूत अधिभार क्षमता और संक्षारण प्रतिरोध है ताकि यह सुनिश्चित किया जा सके कि भारी उद्योग का निरंतर उत्पादन बंद न हो।

खनन और बुनियादी ढांचा परियोजनाएं

साइट के कठोर वातावरण, छोटे इंस्टॉलेशन चक्र और तेज़ कमीशनिंग के अनुकूल बनें।

Siemens: Nigeria's mega transformers pass factory acceptance test

हमें क्यों चुनें

केचांग इलेक्ट्रिक

कारखाने की ताकत को मजबूत करें
परिपक्व उत्पादन लाइनों और परीक्षण उपकरणों के एक पूरे सेट के साथ ISO9001 और ISO14001 द्वारा प्रमाणित, उच्च -वोल्टेज ट्रांसफार्मर का एक पेशेवर निर्माता।
गुणवत्ता आश्वासन
फैक्ट्री छोड़ने से पहले टाइप टेस्ट, आंशिक डिस्चार्ज टेस्ट और बिजली प्रभाव परीक्षण पूरा करें, जो आईईसी और राष्ट्रीय मानकों की आवश्यकताओं को पूरा करता है।
अनुकूलित सेवा
क्षमता, वोल्टेज, टैप रेंज, शीतलन विधि, निगरानी प्रणाली, विरोधी -संक्षारण और भूकंपीय प्रतिरोध, आदि के अनुकूलन का समर्थन करें।
तेजी से वितरण और सेवा
पारंपरिक मॉडल स्टॉक में हैं; अनुकूलित उत्पाद 30-45 दिनों में वितरित किए जाते हैं; ऑन-साइट स्थापना मार्गदर्शन और कमीशनिंग प्रदान की जाती है।
पूर्ण योग्यता
आईईसी, सीसीसी, प्रकार परीक्षण रिपोर्ट, अनुरूपता का कारखाना प्रमाण पत्र और सीमा शुल्क निकासी दस्तावेजों का एक पूरा सेट रखें।

2006

स्थापित

18+

वर्षों का अनुभव

33333㎡

फ़ैक्टरी क्षेत्र

39+

पेटेंट प्रमाणपत्र

एस13 35केवी तेल डूबे हुए पावर ट्रांसफार्मर (630-31500केवीए)
मॉडल नंबर	रेटेड वॉल्यूम मात्रा (केवीए)	वोल्टेज संयोजन (केवी)			कनेक्शन समूह लेबल	नहीं-भार हानि (W)	भार हानि (W)	बिजली लोड नहीं (%)	शॉर्ट सर्किट प्रतिरोध (%)
मॉडल नंबर	रेटेड वॉल्यूम मात्रा (केवीए)	उच्च वोल्टेज	हाई वोल्टेज टैप रेंज	कम वोल्टेज	कनेक्शन समूह लेबल	नहीं-भार हानि (W)	भार हानि (W)	बिजली लोड नहीं (%)	शॉर्ट सर्किट प्रतिरोध (%)
S13-630	630	35	±5% या ±2×2.5%	3.15 6.3 10.5	yd11	580	7860	0.65	6.5
S13-800	800					690	9400	0.65	6.5
S13-1000	1000					810	11500	0.65	6.5
S13-1250	1250					980	13900	0.55	6.5
S13-1600	1600					1180	16600	0.45	6.5
S13-2000	2000					1520	18300	0.45	5.5
S13-2500	2500					1790	19600	0.45	6.5
S13-3150	3150	35 38.5	±5% या ±2×2.5%	3.15 6.3 10.5		2130	23000	0.45	7
S13-4000	4000					2530	27300	0.45	7
S13-5000	5000					3020	31300	0.45	7
S13-6300	6300					3670	35000	0.45	8
S13-8000	8000	35 38.5	±5% या ±2×2.5%	3.15 3.3 6.3 6.6 10.5	ynd11	5040	38400	0.35	8
S13-10000	10000					6090	45300	0.35	8
S13-12500	12500					7000	53800	0.30	8
S13-16000	16000					8470	65800	0.30	8
S13-20000	20000					10080	79500	0.30	8
S13-25000	25000					11900	94000	0.25	10
S13-31500	31500					14140	112000	0.25	10
